Es ist Samstagvormittag, der Baumarkt schließt in einer Stunde, und du stehst fluchend hinter deinem Gespann. Die Blinker am Anhänger machen was sie wollen, das Bremslicht bleibt dunkel und im Cockpit deines Autos leuchtet plötzlich eine Warnlampe, die du vorher noch nie gesehen hast. Du hast dir gestern Abend noch schnell ein Schaltplan Anhänger 7 Polig PDF aus irgendeinem Forum heruntergeladen, die Adern nach den bunten Bildchen zusammengeklemmt und dachtest, die Sache sei erledigt. Doch statt einer funktionierenden Beleuchtung hast du jetzt ein zerschossenes Steuergerät im Wert von 800 Euro, weil du blindlings einer Skizze vertraut hast, ohne die Tücken der Fahrzeugmasse und die Spezifikationen der DIN ISO 1724 zu kennen. Ich habe das in meiner Laufbahn hunderte Male erlebt: Leute, die wegen ein paar gesparten Euro beim Profi am Ende ein Vielfaches für die Reparatur der Bordelektronik bezahlen.
Die Falle der Kabelfarben im Schaltplan Anhänger 7 Polig PDF
Einer der häufigsten Fehler ist der unerschütterliche Glaube an die Standardisierung von Kabelfarben. In der Theorie ist alles klar geregelt. Gelb ist links, Blau ist die Nebelschlussleuchte, Weiß ist Masse. In der Realität, draußen im Matsch unter dem Anhänger, sieht die Welt anders aus. Ich habe Anhänger gesehen, die im Laufe der Jahre drei verschiedene Besitzer hatten. Jeder hat mal ein Stück Kabel geflickt, mal eine alte Leitung vom Rasenmäher zweckentfremdet oder billige Meterware aus Fernost verbaut, bei der die Farben rein gar nichts mit der europäischen Norm zu tun haben.
Wer sich stur auf ein Schaltplan Anhänger 7 Polig PDF verlässt, ohne die Leitungen vorher durchzumessen, baut sich eine Zeitbombe. Wenn du die blaue Ader für die Nebelschlussleuchte hältst, sie aber in Wahrheit der Dauerstrom eines alten Umbaus ist, grillst du dir beim ersten Einschalten des Schalters eventuell empfindliche Komponenten. Die Lösung ist simpel, wird aber aus Faulheit fast immer ignoriert: Jede einzelne Ader muss mit einem Multimeter oder einer Prüfled gegen die tatsächliche Funktion am Fahrzeug getestet werden. Verlass dich niemals auf das, was du siehst. Verlass dich nur auf das, was du misst.
Warum Prüflampen dein Auto töten können
Ein alter Trick unter Schraubern war die klassische Prüflampe mit Glühbirne. Bei modernen Fahrzeugen mit CAN-Bus-Systemen ist das lebensgefährlich für die Elektronik. Die Stromaufnahme einer alten Prüflampe ist oft so hoch, dass das Steuergerät einen Kurzschluss vermutet oder durch die Lastspitze physisch beschädigt wird. Nutze ausschließlich hochohmige Multimeter oder spezielle LED-Prüfer. Wenn du das nicht beachtest, ist der Plan auf deinem Papier wertlos, weil die Hardware im Auto schon aufgegeben hat.
Massefehler sind der Ruin jeder Lichtanlage

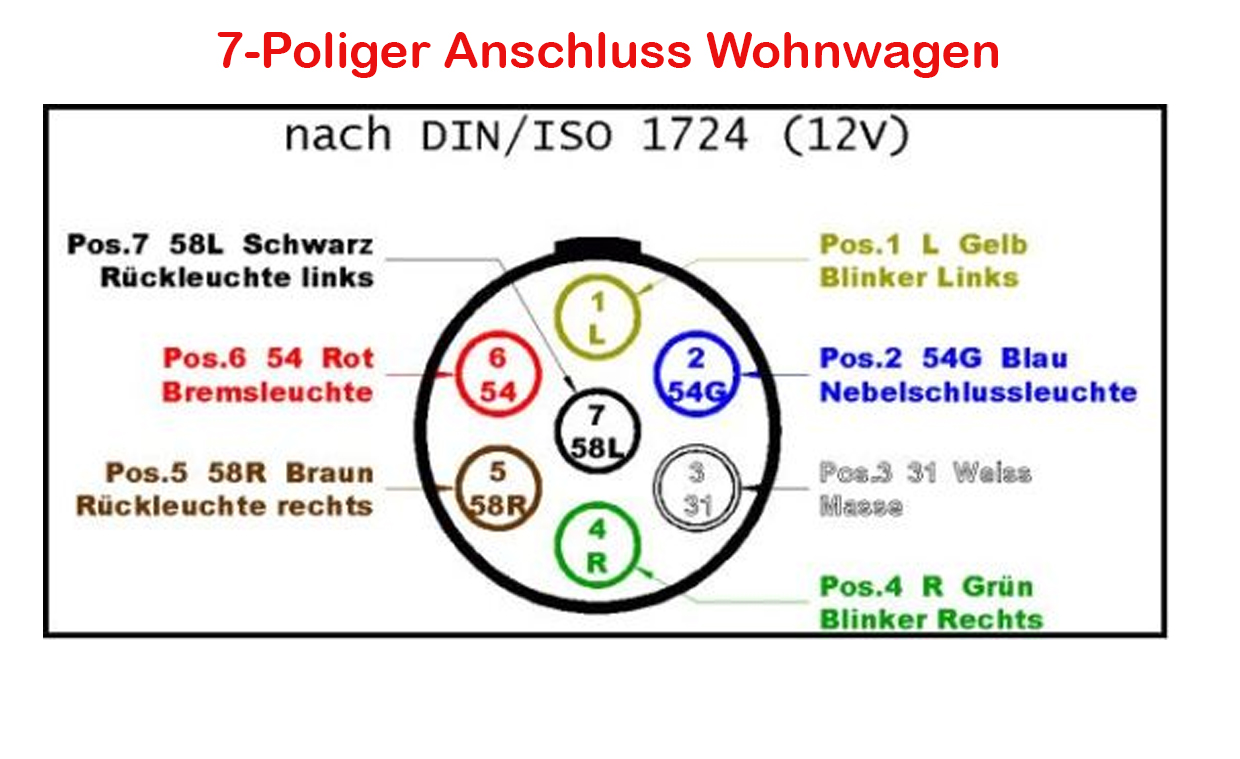

Wenn der Blinker rhythmisch mit dem Rücklicht mitleuchtet, ist das kein Disco-Effekt, sondern ein klassischer Massefehler. In meiner Praxis war das die Ursache für gut 70 Prozent aller Probleme. Die meisten Nutzer schauen auf ihren Plan und sehen Pin 3 für die Masse (31). Sie klemmen das weiße Kabel an und wundern sich, warum es trotzdem flackert.
Das Problem liegt oft nicht am Stecker selbst, sondern an der Verbindung zum Rahmen oder an korrodierten Kontaktstellen innerhalb der Rückleuchten. Ein Schaltplan zeigt dir nur die logische Verbindung, nicht die physische Qualität des Kontakts. Wenn die Masse nicht sauber fließt, sucht sich der Strom den Weg über andere Glühbirnen. Das führt zu Fehlermeldungen im Bordcomputer, die dich in den Wahnsinn treiben können.
Die Lösung für saubere Kontakte
Statt nur das Kabel festzuschrauben, musst du die Kontaktstellen metallisch blank machen und mit Polfett schützen. Viele denken, Fett würde den Stromfluss behindern. Das Gegenteil ist der Fall: Es verhindert die Oxidation, die nach dem ersten Winter dafür sorgt, dass dein Anhänger wieder zur Weihnachtsbeleuchtung wird. Ich habe Kunden gesehen, die dreimal den Stecker getauscht haben, obwohl nur die Schraube am Rahmen verrostet war. Das ist verlorene Lebenszeit, die man mit einem einfachen Durchgangsprüfer hätte retten können.
Quetschverbinder und Lüsterklemmen haben am Anhänger nichts verloren
Hier trennt sich die Spreu vom Weizen. Wer Lüsterklemmen unter seinem Anhänger verbaut, kann das Geld für die Reparatur auch gleich verbrennen. Feuchtigkeit, Streusalz und Vibrationen sorgen dafür, dass diese Verbindungen innerhalb weniger Monate weggammeln. Ein Schaltplan Anhänger 7 Polig PDF hilft dir nicht weiter, wenn die physische Verbindung unter der ersten Schicht Isolierband weggeschimmelt ist.
Früher haben wir oft gelötet, aber auch das ist im Fahrzeugbau problematisch. Lötzinn macht die Kupferlitze starr. Durch die ständigen Vibrationen während der Fahrt bricht das Kabel genau am Übergang zum Lot ab. Der Profi nutzt Stoßverbinder mit Schrumpfschlauch und Innenkleber. Das ist die einzige Methode, die wirklich wasserdicht ist und mechanischen Belastungen standhält.
Ein Vorher-Nachher Vergleich aus der Werkstatt
Schauen wir uns ein typisches Szenario an. Vorher: Ein Kunde wollte seinen alten 7-poligen Stecker erneuern. Er hat die Kabel einfach mit einer Zange abgeknipst, die Enden verdrillt und in den neuen Stecker geschraubt. Nach zwei Fahrten im Regen drang Wasser in den Stecker ein. Die Kapillarwirkung zog das Salzwasser durch die Isolierung bis tief in den Kabelbaum. Das Ergebnis war Grünspan in der gesamten Leitung. Die Lichter flackerten, die Sicherungen flogen raus. Er musste den kompletten Kabelbaum des Anhängers für 150 Euro ersetzen, weil er 10 Minuten Zeit beim korrekten Abdichten sparen wollte.
Nachher: Ein anderer Bastler ging den mühsamen Weg. Er verwendete Aderendhülsen für jeden Kontakt im Stecker. Jede Kabeldurchführung wurde mit einer Gummitülle und zusätzlich mit etwas Silikonfett abgedichtet. Die Zugentlastung wurde so fest angezogen, dass kein Wasser am Mantel eintreten konnte. Dieser Anhänger fährt seit fünf Jahren ohne eine einzige Fehlermeldung, selbst nach Fahrten durch tiefes Wasser beim Slippen eines Bootes. Der Unterschied liegt nicht im Wissen aus dem Internet, sondern in der handwerklichen Ausführung.
Der fatale Irrtum beim 13-poligen Adapter
Viele Leute haben am Auto eine moderne 13-polige Dose, aber am Anhänger noch den alten 7-poligen Stecker. Sie nutzen dann einen Adapter und wundern sich, warum bestimmte Funktionen wie der Rückfahrscheinwerfer oder die Ladeleitung für die Batterie im Wohnwagen nicht funktionieren. Ein 7-poliges System kann diese Signale konstruktionsbedingt gar nicht übertragen.
Wer versucht, durch kreative Brücken im Stecker Funktionen nachzurüsten, die im Standard nicht vorgesehen sind, riskiert Kabelbrände. Ein 7-poliges Kabel hat meist einen geringeren Querschnitt als die modernen 13-poligen Sätze. Wenn du dort plötzlich Dauerstrom für eine Kühlbox durchjagst, wird die Leitung heiß. Ich habe Kabelbäume gesehen, die wie verschmolzene Lakritzstangen aussah, nur weil jemand dachte, Kupfer sei Kupfer.
Elektronische Blinkrelais und die Lastkontrolle
Früher war alles einfach. Wenn eine Birne kaputt war, hat der Blinker schneller geklickt. Das war eine thermische Reaktion des Relais. Heute übernimmt das die Elektronik. Wenn du nun moderne LED-Rückleuchten an deinem Anhänger verbaust, haben diese einen so geringen Widerstand, dass dein Auto glaubt, die Birne sei defekt.
Viele greifen dann zu Lastwiderständen. Das sind kleine Bauteile, die Strom verheizen, um eine herkömmliche Glühbirne zu simulieren. Diese Dinger werden extrem heiß. Ich habe erlebt, wie diese Widerstände Plastikgehäuse zum Schmelzen gebracht haben, weil sie einfach mit Kabelbindern an den Kabelbaum gehängt wurden. Wenn du auf LED umrüstest, achte darauf, dass die Widerstände auf einer Metallfläche montiert werden, die die Wärme ableiten kann. Oder noch besser: Kauf direkt Leuchten, die für moderne CAN-Bus-Systeme ausgelegt sind. Das spart dir den Ärger mit der Hitzeentwicklung und die Brandgefahr.
Warum Billig-Stecker aus dem Discounter teuer werden
Man ist versucht, im Vorbeigehen den Stecker für 3,95 Euro mitzunehmen. In meiner Erfahrung halten diese Teile genau eine Saison. Die Kontakte sind oft nur dünn beschichtet und fangen sofort an zu oxidieren. Die Passgenauigkeit ist miserabel, was dazu führt, dass die Pins in der Dose hin- und herwackeln. Das erzeugt Funkenflug (Lichtbögen) bei jedem Schlagloch.
Diese winzigen Funken verbrennen mit der Zeit die Kontakte deiner teuren Steckdose am Auto. Am Ende musst du nicht nur den billigen Stecker am Anhänger tauschen, sondern auch die Dose am Zugfahrzeug abbauen und ersetzen. Das bedeutet: Stoßstange runter, Innenverkleidung ab, Kabel neu einpinnen. Eine Arbeit von zwei Stunden, nur weil du drei Euro beim Stecker sparen wolltest. Kauf Markenware von Herstellern wie Hella oder Jaeger. Die Kontakte sind meist aus Messing oder hochwertig veredelt und die Gehäuse sind UV-beständig, sodass sie nicht nach einem Sommer spröde werden und zerbrechen.
Realitätscheck
Erfolg bei der Anhängerverkabelung hat nichts mit Glück zu tun und auch nicht damit, wie viele Anleitungen du gelesen hast. Es ist eine Frage der Disziplin und des richtigen Werkzeugs. Wenn du glaubst, du kannst das mal eben zwischen Tür und Angel mit einem Seitenschneider und einer alten Kombizange erledigen, wirst du scheitern. Entweder sofort oder bei der nächsten Regenfahrt.
Es gibt keine Abkürzung. Wenn du ein altes System vor dir hast, musst du jede Leitung messen. Du musst die Massepunkte mechanisch reinigen. Du musst die richtigen Verbinder nutzen. Wenn du dazu nicht bereit bist oder dir das Multimeter zu kompliziert erscheint, gib die 50 bis 100 Euro in einer freien Werkstatt aus. Das ist billiger als ein neues Steuergerät oder ein Bußgeld, weil deine Beleuchtung auf der Autobahn ausgefallen ist. Handwerkliche Arbeit am Fahrzeug verzeiht keine Nachlässigkeit. Entweder du machst es nach Industriestandard oder du lässt es bleiben. Ein Stück Papier aus dem Drucker ersetzt kein Verständnis für Elektrotechnik und keine saubere Crimpzange.
